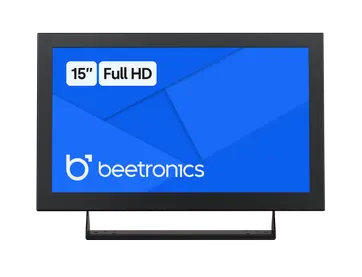

15 Zoll Monitor Metall SDI
Artikelnummer: 15SDI7M
100+ Stück auf Lager
15 Zoll Monitor Metall SDI
15 Zoll Monitor Metall SDI
15 Zoll Monitor Metall SDI
15 Zoll Monitor Metall SDI
15 Zoll Monitor Metall SDI
15 Zoll Monitor Metall SDI
15 Zoll Monitor Metall SDI
15 Zoll Monitor Metall SDI
15 Zoll Monitor Metall SDI
15 Zoll Monitor Metall SDI

15 Zoll Monitor Metall SDI

Artikelnummer: 15SDI7M
100+ Stück auf Lager
  1. 1920 x 1080 Auflösung (Full HD)
  2. HDMI (Ein- & Ausgang), SDI (2x Ein- & 2x Ausgang)
  3. Einbau, Wand- und Tischmontage

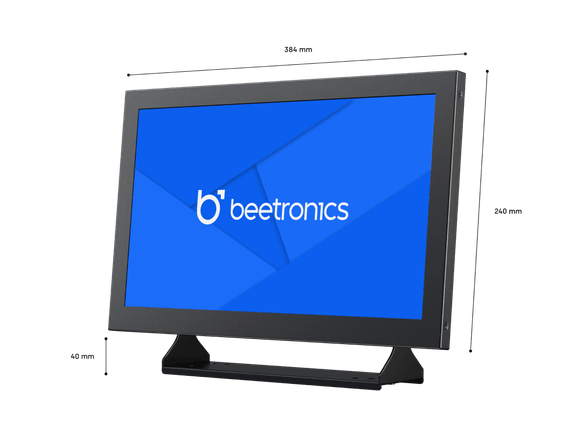

  4. 384 x 240 x 40 mm
CHF 879,00
Kostenfreie Lieferung und Rücksendung
Bis 23:59 Uhr bestellt, Dienstag geliefert
  • Produktbeschreibung
  • Technische Daten
  • Anschlüsse
  • Downloads

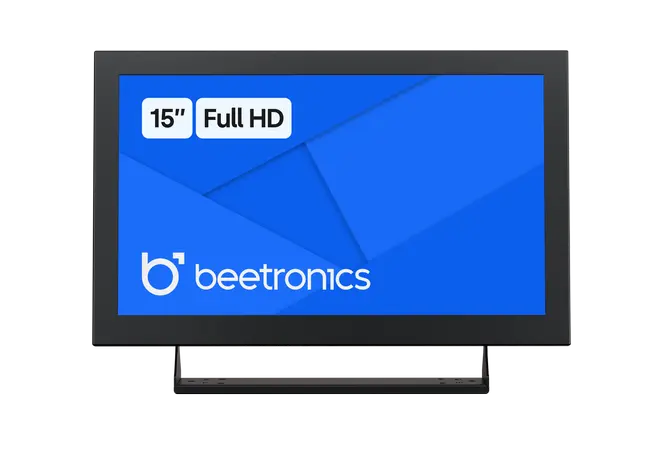

Dieser 15-Zoll-Full-HD-Monitor liefert die beste Bildqualität seiner Klasse mit einem hervorragendem 178°-Betrachtungswinkel. Der 15-Zoll-Monitor hat ein stabiles Metallgehäuse und ist ideal für die Tisch-, Wand- und Einbaumontage geeignet. Der 15SDI7M verfügt über mehrere HDMI- und SDI-Anschlüsse, die eine Verkettung von Quellen ermöglichen (Daisy-Chaining).

Hervorragende Full-HD-Bildqualität

Ausgestattet mit einem nativen Full-HD-IPS-Panel liefert der Monitor eine hervorragende Bildqualität, lebendige Farben und einen ausgezeichneten 178°-Betrachtungswinkel. Der matte Bildschirm sorgt dafür, dass Reflexionen auf ein Minimum reduziert werden, während Kontrast, Farbe und Helligkeit sehr einfach einzustellen sind. Der Monitor unterstützt alle gängigen Auflösungen bis zu 1080p (Full-HD).

15 Zoll Monitor Metall SDI

Vielseitige Anschlussmöglichkeiten

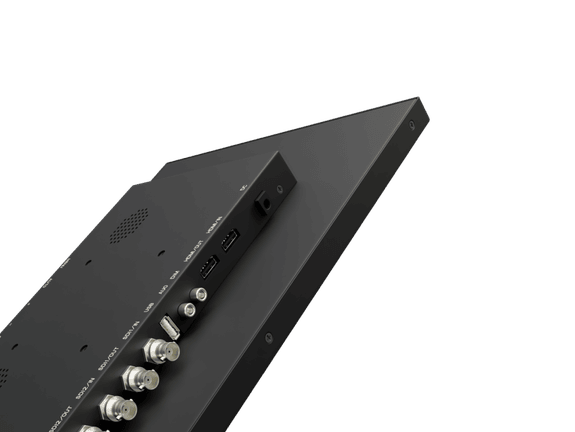

Der 15SDI7M verfügt über jeweils einen HDMI-Ein- und Ausgang sowie zwei SDI-Ein- und Ausgänge. Die Anschlüsse befinden sich auf der Rückseite des 15-Zoll-Monitors und sind nach unten ausgerichtet, sodass der Monitor problemlos in jeder gewünschten Position montiert werden kann. Zusätzlich kann der Monitor so eingestellt werden, dass er bei Strom- oder Videosignalzufuhr automatisch einschaltet.

15 Zoll Monitor Metall SDI

Entwickelt für den professionellen Einsatz

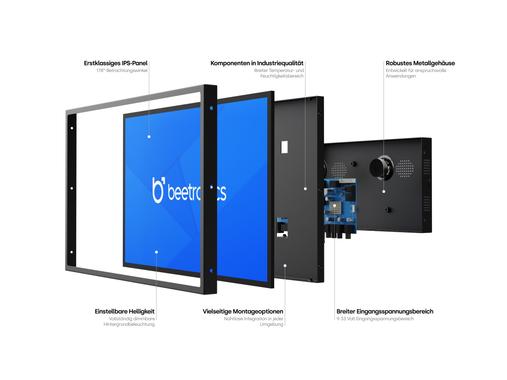

Der 15SDI7M ist für den kontinuierlichen und professionellen Einsatz konzipiert. Der Monitor ist aus hochwertigen Komponenten in Industriequalität hergestellt, die einen zuverlässigen Betrieb auch in den kompliziertesten Einsatzbereichen garantieren. Der Monitor unterstützt einen Eingangsspannungsbereich von 9 bis 33 Volt und verfügt über eine vollständig dimmbare Hintergrundbeleuchtung.

15 Zoll Monitor Metall SDI

Einfach integrierbar

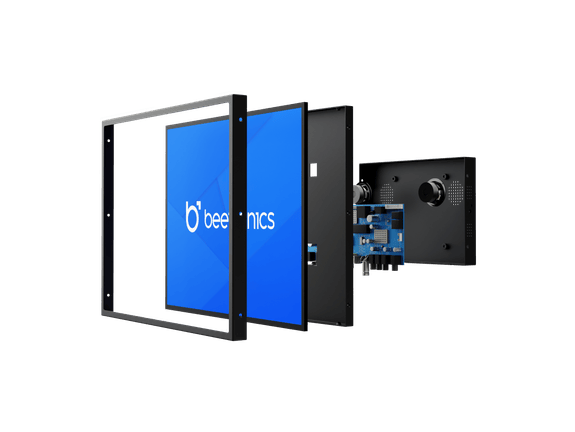

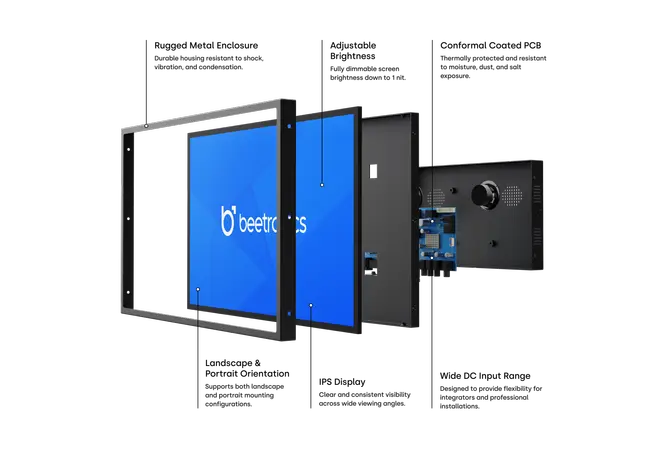

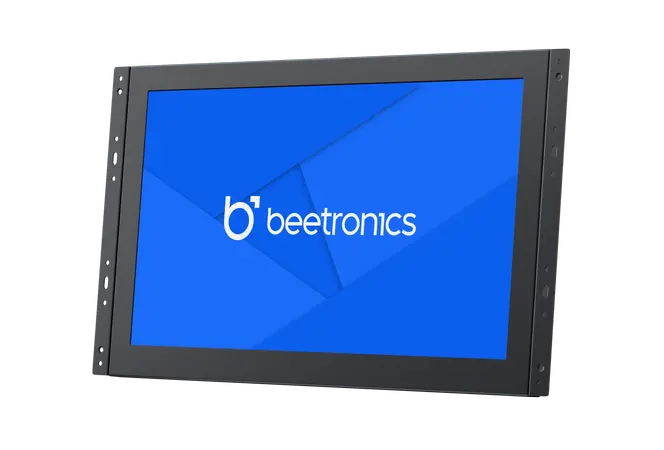

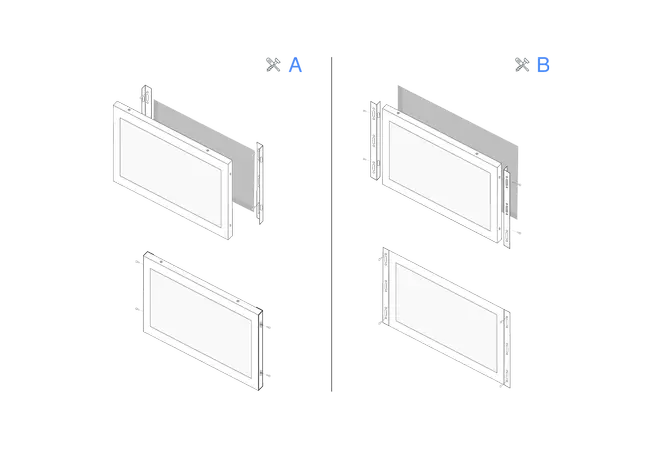

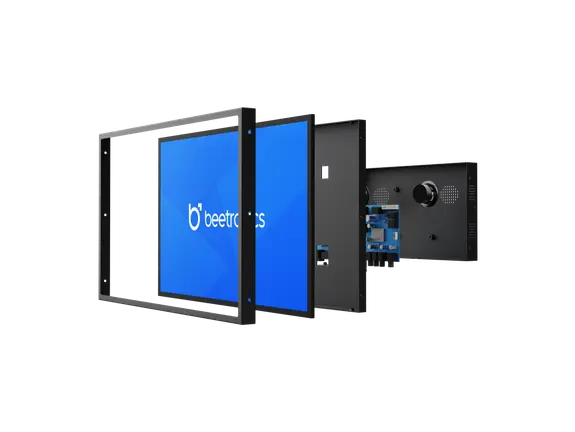

Aufgrund der vielfältigen Montagemöglichkeiten lässt sich der 15-Zoll-Metallmonitor nahtlos in jede Anwendung integrieren. Die mitgelieferten Einbauleisten und das leicht demontierbare Gehäuse ermöglichen verschiedene bündige Befestigungsmöglichkeiten, sodass der Monitor problemlos in jede Umgebung eingebettet werden kann.

15 Zoll Monitor Metall SDI

Tisch- oder Wandmontage

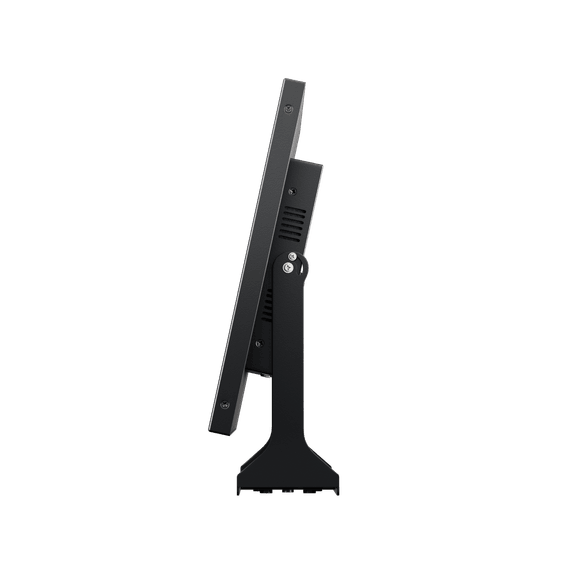

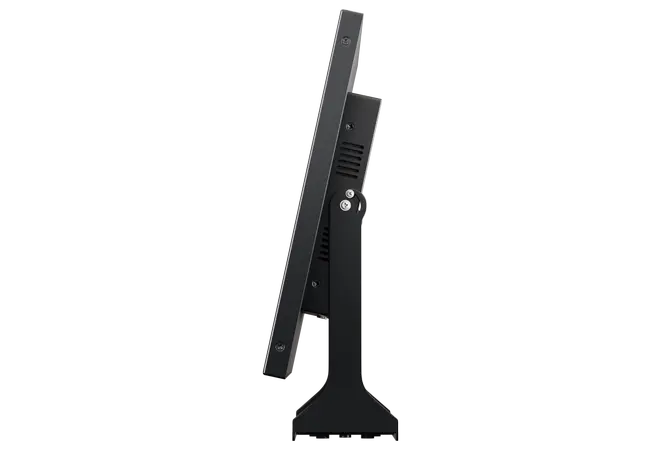

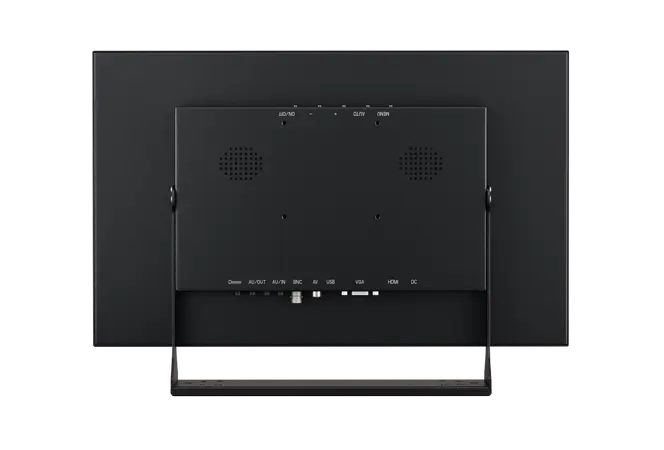

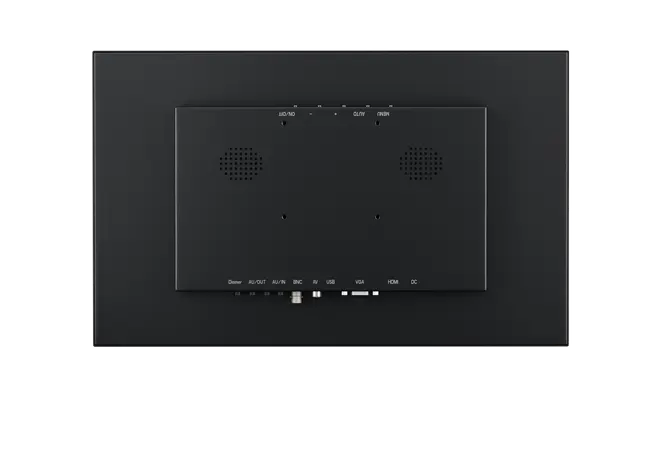

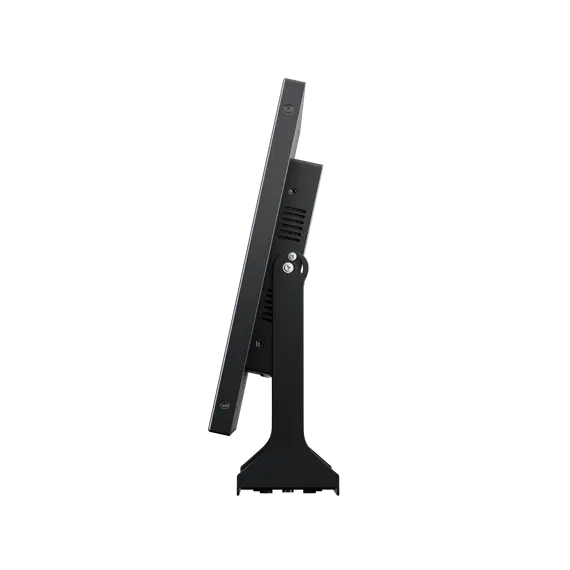

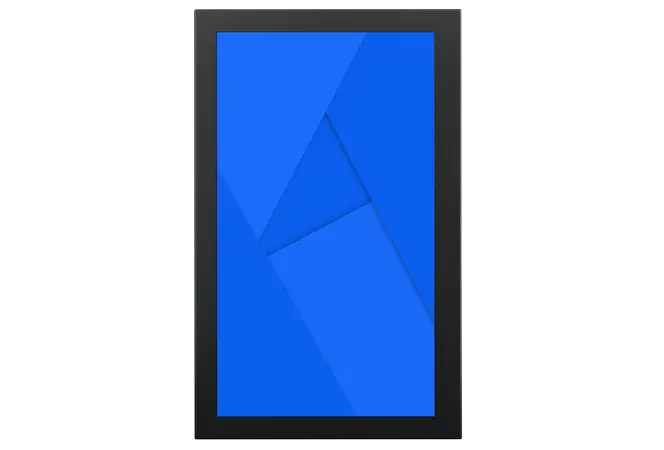

Der Beetronics 15SDI7M verfügt über einen einstellbaren Standfuß, welcher einfach entfernt werden kann. Zusätzlich befindet sich eine 75-mm-VESA-Halterung auf der Rückseite, die verwendet werden kann, um den Monitor mithilfe einer universellen Wandhalterung, sowohl im Quer- als auch im Hochformat zu montieren.

15 Zoll Monitor Metall SDI
Allgemeines
Hersteller
Beetronics
Artikelnummer
15SDI7M
Produktbezeichnung
15 Zoll Monitor Metall SDI
Garantie
2 Jahre
Datenblatt
Bedienungsanleitung
Panel
Matt, LED-IPS
Bilddiagonale
15.6 Zoll (396 mm)
16:9 (4:3 einstellbar)
1920 x 1080 (max), 640 x 480 (min)
178° Horizontal, 178° Vertikal
Farbübertragung
PAL/NTSC/SECAM
Helligkeit
350 cd/m2
Kontrast
700:1
Anschlüsse
HDMI Eingang
1x
HDMI Ausgang
1x
3.5mm Klinkenstecker Eingang
1x
3.5mm Klinkenstecker Ausgang
1x
USB
1x (MP4, AVI, MKV, MOV, MPG, MP3, WMA, JPG, JPEG, PNG)
SDI Eingang (3G)
2x
SDI Ausgang
2x
Größe und Gewicht
Farbe
Schwarz
Gewicht
2400 Gramm (3200 Gramm mit Standfuß)
Breite
384 mm
Höhe
240 mm
Tiefe
40 mm
Abmessungen Bildfläche
344 x 195 mm
Technische Zeichnung
3D Zeichnung
Eigenschaften und Funktionen
Ton
Eingebauter Lautsprecher
Tastensperre
Bedienknöpfe können blockiert werden
Auto-An
Automatisch einschalten bei Strom / Signal
Dimmen
Helligkeit ist dimmbar
Bild spiegeln
Das Bild kann horizontal und vertikal gespiegelt werden
Energie
Eingangsspannung
DC 9-33V
Netzteile
Eingang: 110-240V ~ 50/60Hz - Ausgang 12V-2A
Energieverbrauch
22.3 Watt
Umgebung
Betriebstemperatur
-20°C bis +60°C
Lagertemperatur
-20°C bis +70°C
Betriebsfeuchtigkeit
20% - 80% nicht-kondensierend
Montage
VESA (75 mm)
Einbau
Befestigungsstreifen mitgeliefert
Fuß
Verstellbar und abnehmbar
Zertifikate und Zeugnisse
Zertifikate
CE, FCC, RoHS, REACH, IC, UKCA, e-Mark, CCC
Verpackungsinhalt

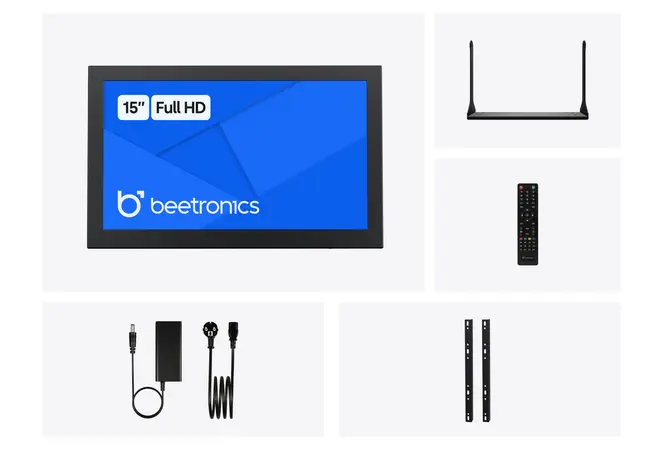

Verpackungsinhalt
Monitor, Befestigungsstreifen, Fernbedienung, Netzteil, Standfuß, Bedienungsanleitung
Kompatibles Zubehör
Dimmer
Kompatibel mit enternen Dimmer (DMK7)
Rack-Montage
Kompatibel mit 19-Zoll-Rack-Mount-Kit (RMK2)
Wand-Montage
Kompatibel mit flacher Wandhalterung (VWB1)
HDMI (Eingang)
HDMI
HDMI (Ausgang)
HDMI
SDI (Eingang)
SDI
SDI (Ausgang)
SDI
SDI (Eingang)
SDI
SDI (Ausgang)
SDI
3.5mm (Eingang)
AUX_audio_35mm
3.5mm (Ausgang)
AUX_audio_35mm
USB(Media)
usb_touch
Downloads
Bedienungsanleitung
Technische Zeichnung
3D Zeichnung
Datenblatt
